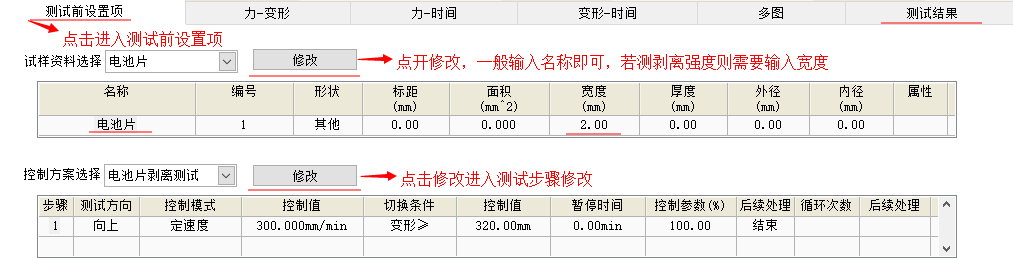

a﹒ 打開軟件TM2101→測試前設置項→控制方案選擇（修改）→點開修改出現控制方案界面（內有測試方法與控制參數兩項）→點開測試方法頁面→內含測試步驟三要素（測試方向，測試速度與切換條件）



1、太陽能電池片剝離測試方法步驟
 測試方向    向上    定速度     300mm/min   切換條件   變形≥    300mm   如圖：



備注：變形根據實際長度進行修改

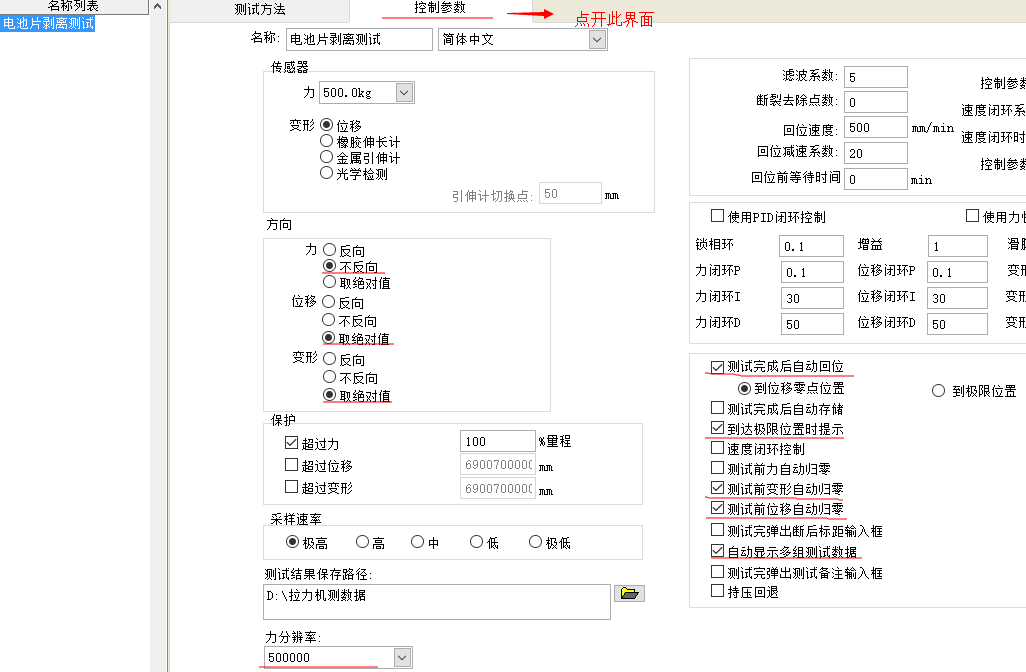

控制參數界面修改固定如下圖：

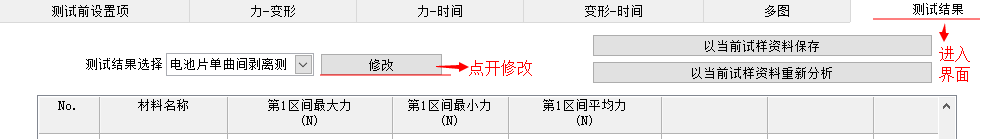

b．點開測試結果（與測試前設置項并排）修改→結果界面（包含：測試結果．區間設置．自動取點．標示．其它）

2、太陽能電池片剝離測試結果

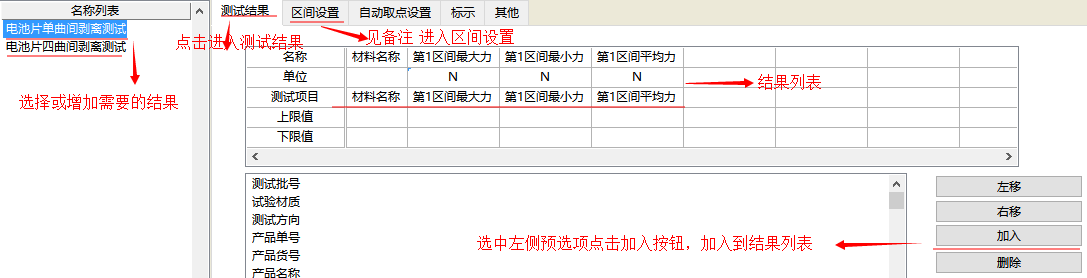

　點開測試結界面，結果列表下面選擇需要的預選項如圖：



第一區間最大力   第一區間最小力  第一區間平均力　　選中點右側加入按鈕，如圖：



完成加入預選項，測試完成即可得到剝離單區間測試結果
 備注：剝離結果為區間段，故我們需要用到區間設置

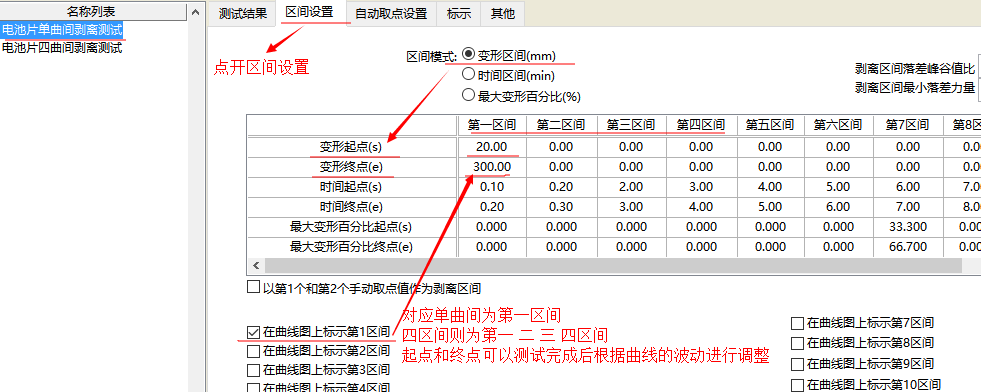

點開單區間設置



選擇變形區間， 輸入起點和終點（20-300）之間，再對應測試結果標示出第一區間的曲線，打勾即可，點擊右下角確認回到主界面。
備注：實際實驗中按照樣品的測試長度調整起點和終點，可以測試完后再調整區間，區間調整后結果會自動更新
這樣完整的太陽電池片單曲間剝離測試結果就編輯完成了

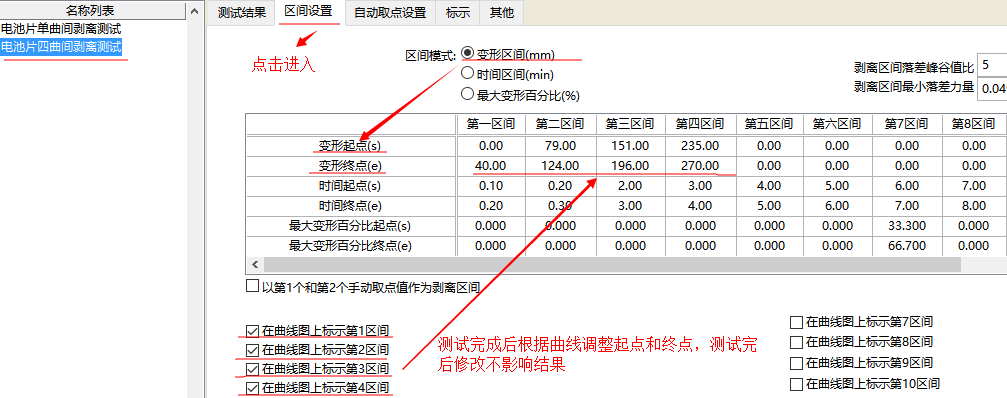

下面看多區間設置我們舉例四區間

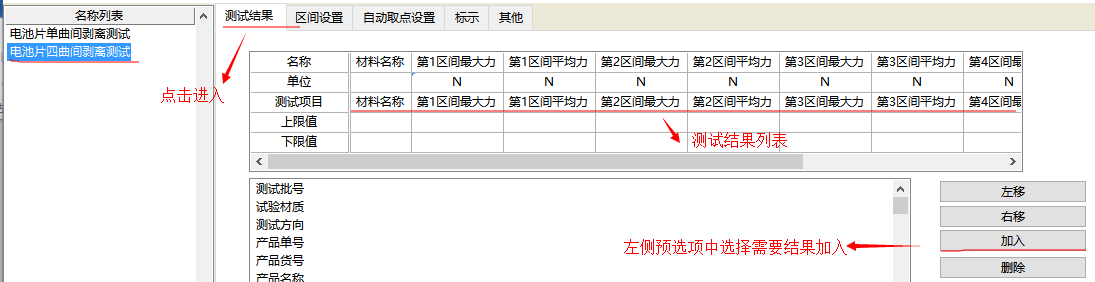

先測試結果選擇加入對應需要的四個區間測試結果，再對應的修改區間變形起點和終點




　　　　　　　　　　　　　　　　　　　　
測試完后根據四個波浪曲線的橫坐標，重新修改起點和終點，觀察曲線正確后得到結果（同理可根據實際要求加入1-14個區間）
b﹒開始測試
 1. 將準備好的樣品在拉力機上裝夾好，點擊右上角開始測試按鈕，設備開始運行到自動停止就可以在測試結果下方得到結果。
（備注：1.若測試完成還未停止運行可手動點擊結束測試，得到結果   2. 裝夾樣品之前先清零，然后夾持試樣，夾好左上角有力量顯示，不清零）



2.測試結果整理

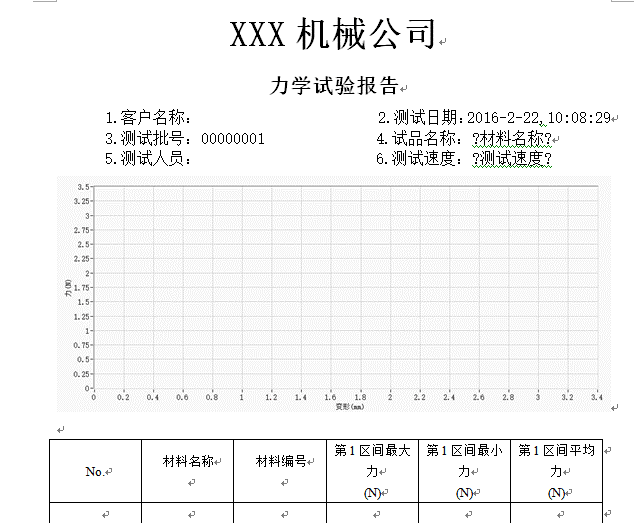

 點擊測試結果右下角輸出Word或Excel報表，打印即可



  注：以上電池片拉力試驗機軟件操作步驟適用于皖儀（WANE）公司出品的系列電池片拉力試驗機使用，僅供新老用戶參考，如您在使用過程中有任何技術疑問，歡迎隨時咨詢售后工程師。
